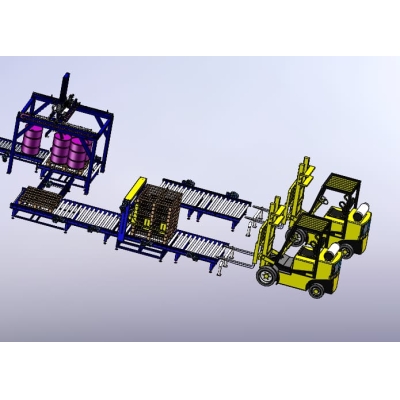

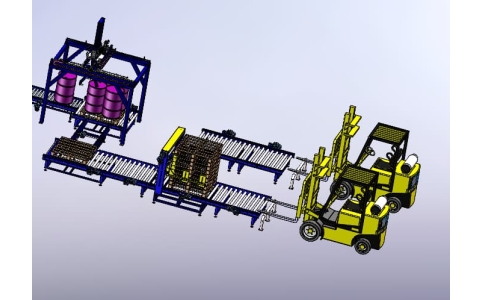

200升油桶灌裝碼垛機
全自動化工防爆200升油桶灌裝碼垛一體化生產線
全自動化工防爆200升油桶灌裝碼垛一體化生產線
專為化工行業高危物料及重載包裝需求設計，集成**200升油桶自動灌裝、封蓋噴碼、重載輸送、智能碼垛**全流程作業，實現從空桶上料至成品棧板碼垛的無人化閉環生產。設備嚴格遵循GB 3836防爆標準與化工危化品生產規範，適配柴油、潤滑油、化工溶劑、樹脂等易燃易爆、腐蝕性物料，廣泛應用於石油化工、精細化工、危化品倉儲等行業，大幅提升大型規模化生產的安全性、效率與空間利用率。
核心優勢：防爆重載，一體化高效管控
1. 全防爆配置，築牢高危生產防線
整機采用Ex d II CT4防爆等級設計，灌裝、碼垛單元的電機、PLC控製器、傳感器、觸摸屏等關鍵部件均為防爆專用款，電氣線路經防爆穿線管密封布置，接線盒采用防爆密封結構，可安全適配甲烷、乙烷、丙酮等易燃易爆氣體環境。同步配置防靜電接地檢測、溢料報警停機、過載保護三重安全機製，一旦出現接地不良、物料溢出等異常，設備立即切斷電源並報警，全方位規避化工生產安全風險。
2. 灌裝+碼垛一體化，重載穩定適配
針對200升鋼桶（單桶含物料近300kg）重載特性，灌裝單元采用加厚型伺服定位輸送線，定位精度≤±2mm，搭配防爆稱重傳感器+容積式流量計雙重校準，灌裝精度達±0.3%FS，分段式灌裝+真空回吸技術徹底杜絕滴漏。碼垛單元配備防爆重載機械臂，負載能力≥500kg，支持棧板自動供給、桶體抓取定位、多層碼垛（可定製1-5層），碼垛精度誤差≤±3mm，適配標準棧板尺寸，避免人工碼垛的安全隱患與效率瓶頸，單條生產線綜合效率達25-50桶/小時。
3. 全自動化管控，大幅降本增效
整套設備由防爆PLC中央控製係統統籌，搭配防爆觸摸屏人機界麵，支持一鍵啟停、多配方存儲（8組以上灌裝+碼垛參數），切換物料或調整碼垛模式時無需重複調試。從空桶上料、精準灌裝、自動壓蓋、防爆噴碼，到成品輸送、智能碼垛、棧板輸出，全流程無需人工近距離操作，僅需1-2人遠程監控，較“半自動灌裝+人工碼垛”模式效率提升4倍以上，同時避免人工接觸高危物料，降低用工成本與安全事故發生率。
4. 耐腐蝕耐用，適配複雜化工工況
與物料接觸部位采用316L不鏽鋼材質，搭配氟橡膠密封件，耐強酸、強堿、強腐蝕，可適配各類化工溶劑、腐蝕性油劑、樹脂等物料。機身主體為加厚304不鏽鋼焊接結構，表麵經防腐蝕處理，適配化工車間潮濕、多粉塵、腐蝕性環境。模塊化設計便於拆解維護，機械臂關節、輸送線滾輪等易損部件選用重載耐磨款，關鍵防爆部件選用知名品牌，故障率低，預留防爆檢修口，日常維護無需拆卸核心組件，降低運維成本。
核心技術參數
參數項 | 規格配置 |
灌裝容量 | 200升（可定製160-220升範圍） |
灌裝頭數 | 1/2頭可選（直列式重載布局） |
綜合效率 | 25-50桶/小時（含灌裝、碼垛全流程） |
灌裝精度 | ±0.3%FS（支持高精度定製款±0.15%） |
碼垛參數 | 負載≥500kg，碼垛層數1-5層，適配1200×1000mm標準棧板 |
防爆等級 | Ex d II CT4（可升級Ex d II CT6適配更高危環境） |
適用桶型 | 200升標準鋼桶（直徑560mm，高度890mm，可定製適配塑料化工桶） |
電源電壓 | 380V 50Hz（防爆三相異步電機，可定製海外電壓） |
氣源壓力 | 0.6-1.0Mpa（無油防爆壓縮空氣係統） |
設備功率 | 18-30kw（含防爆電機、真空係統、碼垛機械臂） |
設備尺寸 | 8500×3000×3800mm（可根據車間布局調整輸送線、碼垛區域尺寸） |
完整工作流程
空桶上料定位：200升空鋼桶經重載輸送帶送入理桶工位，自動扶正對齊，伺服定位裝置夾緊固定，同時完成防靜電接地檢測，確保桶口精準對準灌裝嘴。
防爆精準灌裝：防爆傳感器確認無誤後，灌裝嘴自動下降伸入桶內，啟動分段式灌裝，接近目標量時減速補料，達標後真空回吸殘液，灌裝嘴升起歸位，同步記錄單桶重量數據。
封蓋噴碼處理：灌裝好的桶體輸送至封蓋工位，液壓驅動裝置完成法蘭蓋壓緊密封（可選防爆旋蓋機），隨後進入防爆噴碼區，噴印生產日期、批號、防偽碼等耐腐蝕標識。
智能碼垛作業：成品桶經重載輸送帶送至碼垛區域，防爆機械臂自動抓取桶體，根據預設程序（如行列式、交錯式）完成多層碼垛，棧板自動供給，碼垛完成後推送至成品倉儲區。
全程質控預警：全流程同步進行漏液檢測、重量複檢、碼垛精度校準，不合格品自動分揀並報警，確保每一批次產品符合安全與質量標準。
適用場景與定製服務
廣泛適用於石油化工、精細化工廠、塗料油墨廠、危化品物流企業等，可灌裝柴油、機油、液壓油、化工溶劑、腐蝕性油劑、樹脂等各類高危物料，完全滿足危化品生產灌裝與倉儲碼垛的合規要求。
支持個性化定製服務：按需升級防爆等級、灌裝精度與碼垛負載；調整機械臂碼垛模式、棧板適配尺寸及輸送線長度，貼合車間布局；配置物料加熱保溫係統適配高粘度物料；增加危化品溯源、遠程防爆監控、自動棧板纏繞功能，全方位匹配化工行業安全高效生產需求。
設備提供1年整機質保（防爆部件、碼垛機械臂質保2年），終身防爆技術支持與重載配件供應，免費上門安裝調試、防爆安全及碼垛操作培訓，助力企業順利通過危化品生產資質審核。
專為化工行業易燃易爆、腐蝕性油類物料設計，聚焦200升標準鋼桶包裝需求，集成**自動上桶定位、防爆精準灌裝、自動壓蓋、噴碼溯源、成品輸送**全流程作業，實現從空桶上料至成品出料的安全閉環生產。設備嚴格遵循GB 3836防爆標準及化工行業安全規範，適配柴油、潤滑油、化工溶劑、樹脂等高危物料灌裝，廣泛應用於石油化工、精細化工、塗料油墨等行業，是大型規模化化工生產的安全核心裝備。
核心優勢：防爆安全，重載穩定
1. 全防爆配置，築牢安全防線
整機采用Ex d II CT4防爆等級設計，電氣係統、動力部件、控製單元均配備防爆封裝，電機、泵體、傳感器、觸摸屏等關鍵部件均（jun1）為防爆專用款，杜絕電火花、高溫等安全隱患。電氣線路采用防爆穿線管密封布置，接線盒為防爆密封型，可適配易燃易爆氣體環境（如甲烷、乙烷、丙酮等）。同時配置防靜電接地裝置、溢料檢測報警係統，一旦發生物料溢出或接地不良，設備立即停機斷電，全方位規避化工生產安全風險。
2. 重載適配設計，兼顧精度與效率
針對200升重載鋼桶特性，采用加厚型輸送線與伺服定位係統，可平穩承載單桶（含物料）近300kg重量，定位精度誤差≤±2mm，確保桶口與灌裝嘴精準對齊。搭載防爆型稱重傳感器+容積式流量計雙重校準，灌裝精度可達±0.3%FS，適配高粘度、腐蝕性化工油類物料。采用**分段式灌裝+防溢回流技術**，灌裝嘴帶自動升降功能，配合防爆真空回吸裝置，徹底消除滴漏，既控製物料損耗，又避免殘液引發的安全隱患，單條生產線效率可達30-60桶/小時。
3. 自動化管控，降低人工風險
整套生產線由防爆PLC可編程控製器+防爆觸摸屏統籌控製，支持一鍵啟停、多配方存儲（可保存8組以上灌裝參數），切換不同化工物料或調整灌裝量時無需重複調試。從空桶自動上料、定位夾緊，到防爆灌裝、自動壓蓋（適配200升鋼桶法蘭蓋/旋蓋）、防爆噴碼、成品輸送，全流程無需人工近距離操作，僅需1-2人遠程監控，既大幅降低操作人員接觸高危物料的風險，又提升生產穩定性，較半自動設備效率提升3倍以上。
4. 耐腐蝕耐用，適配複雜工況
與物料接觸部位均采用316L不鏽鋼材質，搭配氟橡膠密封件，耐強酸、強堿、強腐蝕，可適配化工溶劑、腐蝕性潤滑油、樹脂等各類複雜物料。機身主體采用加厚304不鏽鋼焊接而成，表麵經防腐蝕處理，適配化工車間潮濕、多粉塵、腐蝕性環境。模塊化設計便於拆解維護，關鍵部件選用防爆知名品牌，故障率低，同時預留防爆檢修口，日常維護無需拆卸核心組件，降低運維成本。
核心技術參數
參數項 | 規格配置 |
灌裝容量 | 200升（可定製160-220升範圍） |
灌裝頭數 | 1/2頭可選（直列式布局，適配重載需求） |
生產效率 | 30-60桶/小時（依頭數及物料粘度而定） |
灌裝精度 | ±0.3%FS（支持高精度定製款±0.15%） |
適用桶型 | 200升標準鋼桶（直徑560mm，高度890mm，可定製適配塑料化工桶） |
防爆等級 | Ex d II CT4（可升級Ex d II CT6適配更高危環境） |
電源電壓 | 380V 50Hz（防爆三相異步電機，可定製海外電壓） |
氣源壓力 | 0.6-1.0Mpa（無油防爆壓縮空氣係統） |
設備功率 | 11-18kw（含防爆電機、真空係統及加熱保溫功能） |
設備尺寸 | 6500×2200×3200mm（可根據車間布局調整輸送線長度） |
完整工作流程
空桶上料定位：200升空鋼桶通過重載輸送帶送入理桶工位，自動扶正對齊，經伺服定位裝置夾緊固定，確保桶口精準對準灌裝嘴，同時完成防靜電接地檢測。
防爆精準灌裝：防爆傳感器確認定位無誤後，灌裝嘴自動下降伸入桶內，啟動分段式灌裝模式，接近目標量時減速精準補料，達標後防爆真空係統回吸殘液，灌裝嘴升起歸位，同步記錄單桶重量數據。
自動壓蓋密封：灌裝好的桶體輸送至封蓋工位，自動抓取法蘭蓋對準桶口，通過液壓驅動壓蓋裝置完成密封壓緊，可選配防爆旋蓋機強化密封，適配不同類型桶蓋。
防爆噴碼溯源：經封蓋後的桶體進入防爆噴碼區，激光噴碼機噴印生產日期、批號、物料型號、防偽碼等信息，噴碼效果耐腐蝕、不易脫落，適配化工物料存儲運輸需求。
成品檢測出料：成品經漏液檢測、重量複檢雙重質控，合格產品由重載輸送帶送至成品區，可銜接自動堆垛機、纏繞膜包裝機完成後續入庫作業，不合格品自動分揀並報警提示。
適用場景與定製服務
廣泛適用於石油化工企業、精細化工廠商、塗料油墨廠、危化品倉儲物流企業等，可灌裝柴油、機油、液壓油、化工溶劑、腐蝕性油劑、樹脂、潤滑油添加劑等各類高危化工物料，完全符合危化品生產灌裝安全規範。
支持個性化定製服務：根據車間布局調整設備尺寸與重載輸送線規格；按需升級防爆等級、灌裝精度及密封方式；配置物料加熱保溫係統適配高粘度物料；增加危化品溯源係統、遠程防爆監控模塊，全方位匹配化工行業安全合規生產需求。
設備提供1年整機質保（防爆部件質保2年），終身防爆技術支持與配件供應，免費上門安裝調試、防爆安全操作培訓及合規性檢測指導，助力企業順利通過危化品生產資質審核。
